شاتون موتور ملی (EF7 / EFP) گلپاموتور

ستون فولادی پیشرانه، مهندسی شده برای قدرت

موتور ملی (خانواده EF) با ۱۶ سوپاپ، سیستم زمان‌بندی متغیر (CVVT) و نسخه‌های قدرتمند توربوشارژ، یکی از پیچیده‌ترین و قدرتمندترین پیشرانه‌های موجود در بازار ایران است. اما این قدرت و شتاب بالا، نیازمند قطعاتی است که تاب‌آوریِ این حجم از فشار را داشته باشند. در قلب این نیروگاه مکانیکی، شاتون (Connecting Rod) همانند بازوی یک ورزشکار حرفه‌ای، وظیفه دارد نیروی عظیم و مهارنشدنیِ حاصل از انفجار بنزین را به حرکت چرخشی در میل‌لنگ تبدیل کند.
شما احتمالاً واژه «شاتون زدن» را از مکانیک‌ها شنیده‌اید. اگر مالک سمند، دنا، سورن یا تارا هستید، باید بدانید در موتورهای EF7 و EFP، به دلیل تراکم بالا و دور موتور زیاد، استفاده از یک شاتون کارگاهی، وارداتی بی‌نام‌ونشان یا استوک، به معنای بازی با یک بمب ساعتی است؛ قطعه‌ای ضعیف که در یک جاده یا سربالایی می‌شکند و با سوراخ کردن بلوک سیلندر، هزینه‌ای چند ده میلیونی به شما تحمیل می‌کند.
گلپاموتور (Golpamotor) با درک این حساسیت مهندسی، شاتون‌هایی را روانه بازار لوازم یدکی کرده است که مستقیماً در دل خطوط تولیدی خودروسازان نیز استفاده می‌شوند. وقتی از قطعات گلپاموتور استفاده می‌کنید، شما اصالت را به موتور باز می‌گردانید. موتور خودروی شما دوباره همان دقت، قدرت و سکوتِ روزهای اول کارخانه را تجربه خواهد کرد.

مزیت گلپاموتور؛ تفاوت یک «تولیدکننده واقعی» با برندهای بسته‌بندی

در بازار چراغ‌برق و لوازم یدکی، جعبه‌های زیبا با نام‌های گوناگون فراوانند. اما آیا می‌دانید قطعه درون آن جعبه در کدام کارگاه نامعلوم ساخته شده است؟
شرکت ایمن قطعه سازان گلپا (گلپاموتور) یک نام تجاری نیست؛ یک هویت بزرگ صنعتی است:
تأمین‌کننده خط تولید (OEM): ما با داشتن بیش از ۷۰۰ پرسنل متخصص و آزمایشگاه‌های پیشرفته، سال‌هاست که قطعات اصلی موتور را برای خطوط مونتاژ ایران‌خودرو تولید می‌کنیم. شاتونی که با برند گلپاموتور می‌خرید، قطعه‌ای با همان تکنولوژی و استانداردی است که روی خودروی صفر کیلومتر قرار دارد.
زنجیره تولید کامل: از آنالیز شمش‌های فولادی تا فورجینگ (آهنگری گرم)، عملیات حرارتی و ماشین‌کاری میکرونی با CNC، همگی زیر یک سقف و با نظارت مهندسین ما انجام می‌شود. ما کیفیت را کنترل نمی‌کنیم؛ ما کیفیت را «تولید» می‌کنیم.

معرفی تخصصی زیرمدل‌های شاتون موتور ملی گلپاموتور

همگام با ارتقای نسل‌های پیشرانه موتورملی، گلپاموتور به عنوان شریک استراتژیک خودروساز، نقشی کلیدی در بهینه‌سازی این پیشرانه‌ها ایفا کرده است. ما با تکیه بر جایگاه خود در زنجیره تامین، دو زیرمدل تخصصی و مهندسی‌شده را برای این خانواده ارائه می‌دهیم.

شاتون موتور ملی

وزن هرمحصول:  کیلوگرم  0.57
تعداد در کارتن: 24 عدد

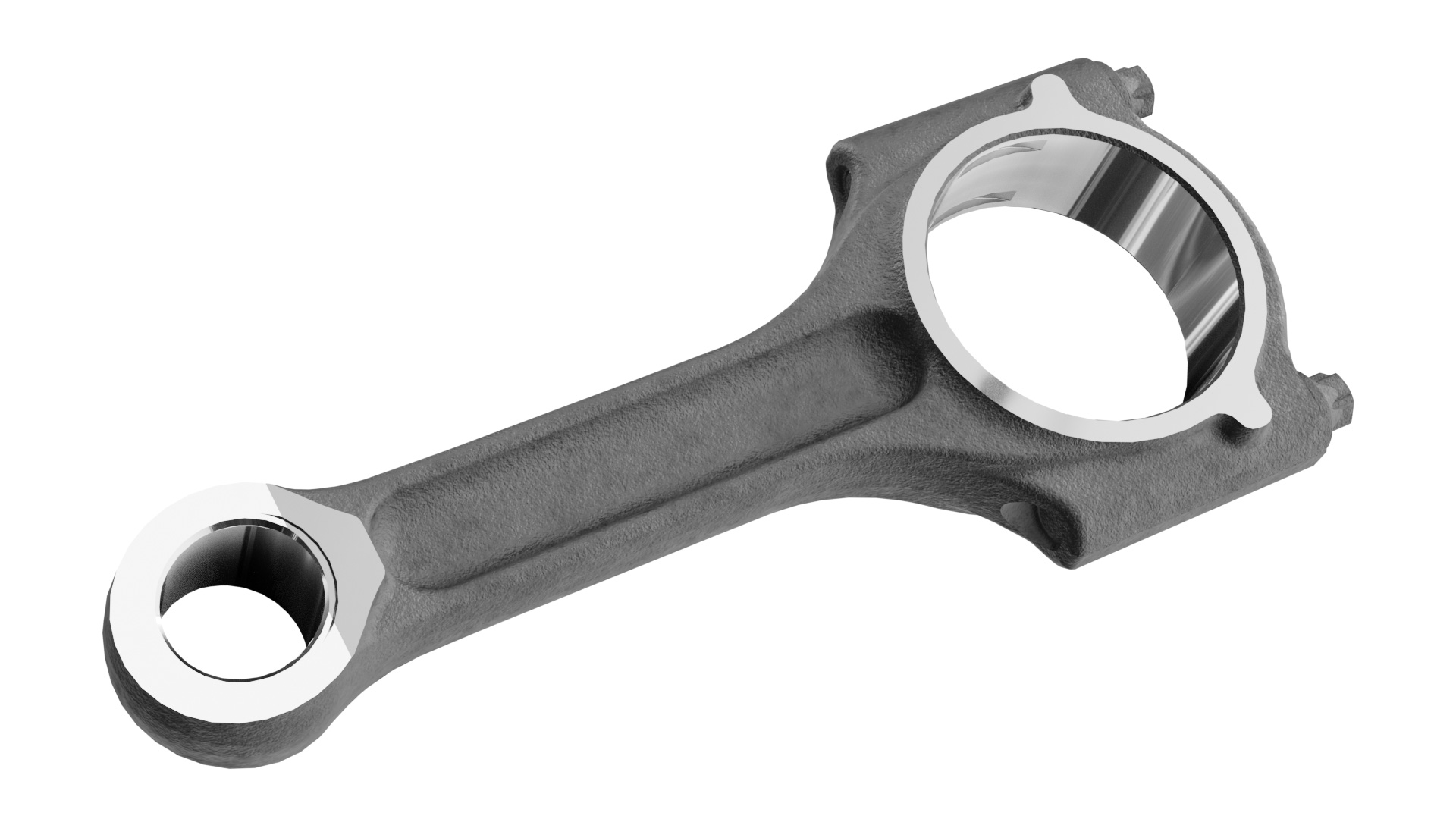

۱. شاتون EF7 (مخصوص موتورهای معمولی، دوگانه‌سوز و توربو نسل اول)

این شاتون ستون فقرات خودروهایی نظیر سمند، سورن، دنا معمولی و دنا پلاس (تنفس طبیعی و توربو) است.
ویژگی‌های مهندسی: استفاده از فولاد آلیاژی با مقاومت تسلیم بسیار بالا (High Yield Strength) برای تحمل فشارهای مضاعف احتراق گاز CNG و بوستِ توربوشارژر.
مزیت رقابتی: بوش گژن‌پین (پین پیستون) در این مدل با نهایت دقت ماشین‌کاری شده تا صدای مزاحم «چق‌چق» در دورهای پایین که ناشی از لقی گژن‌پین است، به طور کامل حذف شود.



وزن هرمحصول:  کیلوگرم
تعداد در کارتن: 24 عدد

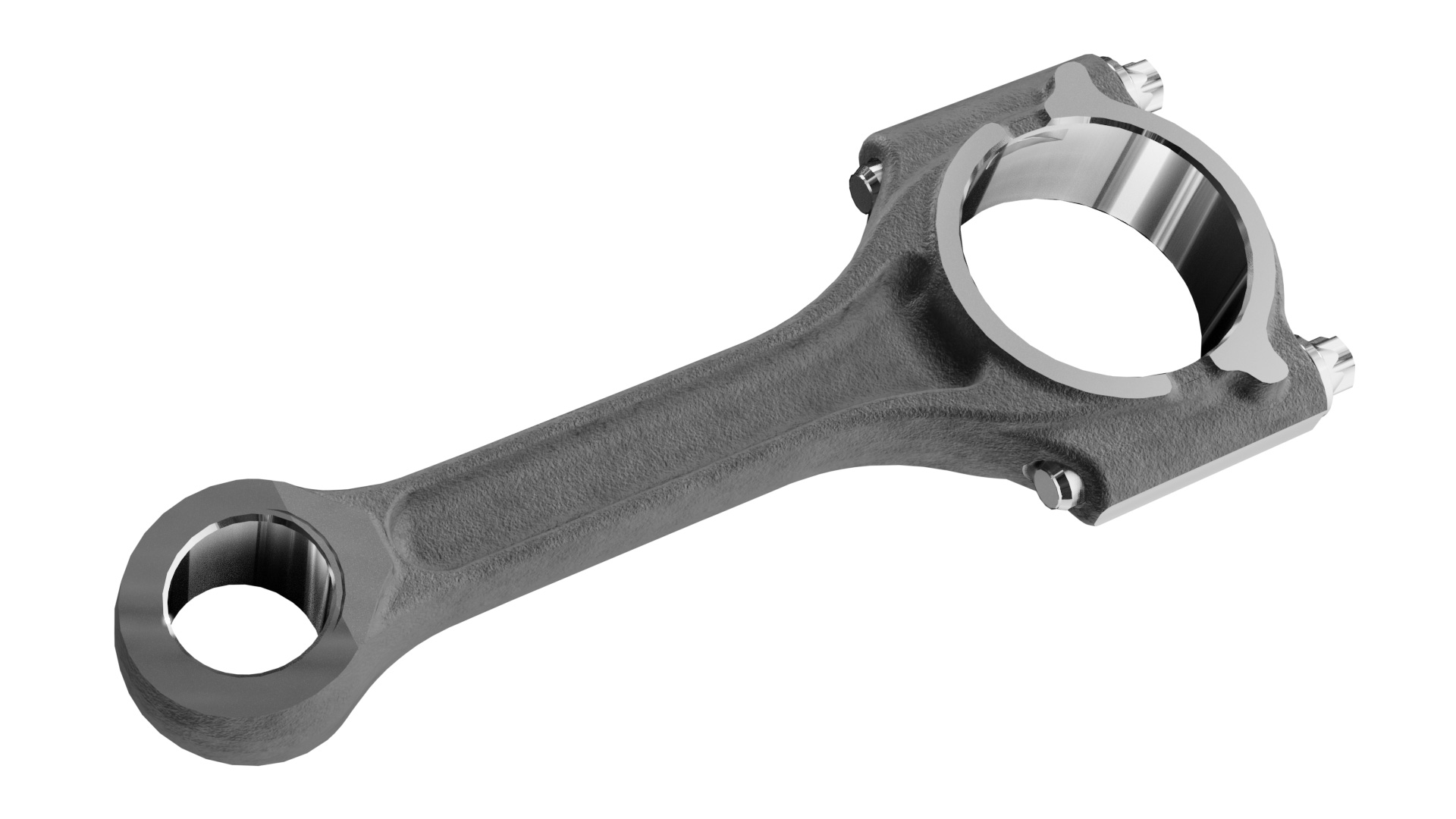

۲. شاتون EFP (مخصوص نسل جدید موتور ملی)

موتور EFP که بر روی خودروهای تارا (نسخه‌های جدید)، دنا پلاس جوانان و کراس‌اوور ری‌را نصب شده است، نسل ارتقایافته EF7 با گشتاور و توان به مراتب بالاتر (تا ۲۴۰ نیوتن‌متر در نسخه توربو) است.
ویژگی‌های مهندسی: شاتون EFP نسبت به نسل قبل، از نظر طراحیِ بدنه (I-Beam) و توزیع وزن دچار دگرگونی شده است. این شاتون ضمن داشتن استحکام بیشتر، وزن بهینه‌تری دارد تا راندمان موتور افزایش و لختی قطعات متحرک کاهش یابد.
مزیت رقابتی: پاسخ‌دهی سریع‌تر موتور به پدال گاز (کاهش تاخیر) و مهار کامل گشتاور خردکننده در دورهای پایین.



تفاوت مدل‌ها به زبان ساده؛ مراقب اشتباهات رایج باشید!

هرگز نباید شاتون این دو موتور را با یکدیگر جابجا کرد.
اگر ماشین شما از خانواده سمند و دنا (مدل‌های قبل از معرفی EFP) است، شاتون EF7 قطعه فابریک و استاندارد شماست.
اگر مالک تارا V4، دنا پلاس جوانان یا ری‌را هستید که موتور آن‌ها از پایه ارتقا یافته است، حتماً باید شاتون EFP را تهیه کنید. طراحی پین و ابعاد در این مدل متفاوت است.

مزیت‌های مهندسی و کیفی در شاتون‌های گلپاموتور

تراشکاران خبره وقتی شاتون گلپاموتور را در دست می‌گیرند، از واژه «استاندارد کارخانه» استفاده می‌کنند. راز این کیفیت در فرآیندهای پیچیده زیر نهفته است:
۱. تولید به روش فورجینگ (Precision Forging)
تمامی شاتون‌های گلپاموتور با دستگاه‌های پرس چند هزار تنی به روش «فورج گرم» کوبیده و شکل داده می‌شوند. این کار باعث در هم تنیده شدن مولکول‌های فولاد شده و مقاومت کششی شاتون را افزایش می‌دهد.
۲. دسته‌بندی وزنی دقیق (Gram-Level Weight Matching)
ما در گلپاموتور شاتون‌ها را به صورت فله‌ای نمی‌فروشیم. در کارخانه، شاتون‌ها با ترازوهای دیجیتال بسیار دقیق وزن شده و در دسته‌های ۴ تایی (با اختلاف وزنِ در حد دهم گرم) بسته‌بندی می‌شوند. این تلرانس وزنی با خطای نزدیک به صفر، ضامن کارکرد ابریشم‌گونه و بدون لرزش موتور ۱۶ سوپاپ شماست.
۳. ماشین‌کاری CNC دهانه بزرگ و کوچک
حفظ فشار روغن در موتور ملی حیاتی است. ماشین‌کاری دهانه بزرگ شاتون (محل قرارگیری یاتاقان) در محصولات گلپا با چنان دقتی انجام می‌شود که پس از بستن پیچ‌ها با ترکمتر، دهانه کاملاً دایره‌ای (Round) باقی می‌ماند و هیچ‌گونه فرار روغنی از کنار یاتاقان‌ها رخ نخواهد داد.

چرا انتخاب برند معتبر برای شاتون موتور ملی، یک الزام قطعی است؟

موتور EF7 ذاتا موتوری حساس به روغن‌کاری و بالانس وزنی است. تفاوت یک شاتون اصیل با یک شاتون متفرقه در «میکرون‌ها» و «گرم‌ها» خلاصه می‌شود:
خطر عدم توازن وزنی: اگر ۴ عدد شاتونی که داخل موتور می‌بندید، حتی چند گرم اختلاف وزن داشته باشند، موتور در دورهای بالای ۳۰۰۰ دچار ارتعاشات هارمونیک (لرزش‌های ریز اما مخرب) می‌شود. این لرزش به سرعت دسته موتورها را از بین برده و به میل‌لنگ آسیب می‌رساند.

فرآیند کنترل کیفیت؛ وسواسی برای امنیت شما

ما می‌دانیم که جان و سرمایه شما در گرو کیفیت این قطعه است. بنابراین هر شاتون از این ایستگاه‌های سخت‌گیرانه عبور می‌کند:
آنالیز کوانتومتری: تایید ترکیب دقیق عناصر آلیاژی فولاد.
تست‌های غیرمخرب (NDT): تمامی شاتون‌ها از تست‌های ذرات مغناطیسی عبور می‌کنند تا اطمینان حاصل شود ترک میکروسکوپی در ساختار فورج وجود ندارد.
کنترل ابعادی با CMM: اندازه‌گیری سه‌بعدی هم‌راستایی (Alignment) بین دهانه بزرگ و کوچک. اگر شاتون حتی کسری از درجه انحراف داشته باشد، پیستون به دیواره سیلندر کشیده شده و موتور روغن‌سوزی می‌افتد. محصولات گلپا در این تست نمره ۱۰۰ را کسب می‌کنند.

پاسخ به نگرانی‌های رایج رانندگان و استادکاران
«آیا با تعویض یک شاتون کارم راه می‌افتد؟»
این فرایند پیشنهاد نمی شود زیرا تعویض تکی شاتون در موتور EF7 یک اشتباه مهندسی و خودکشی مالی است! وزن شاتون جدید هرگز با سه شاتون کارکرده قبلی یکسان نخواهد بود. این اختلاف وزن باعث لرزش و یاتاقان زدن مجدد در زمان کوتاهی می‌شود. شاتون‌های گلپاموتور به صورت دستِ کامل (۴ عددی) و هم‌وزن عرضه می‌شوند.

«تراشکار می‌گوید شاتون باید گونیا شود. آیا شاتون‌های شما نیاز به دستکاری دارند؟»
به هیچ وجه. شاتون‌های گلپاموتور کاملاً آماده نصب (Plug & Play) هستند و با بالاترین استانداردهای خط تولید ماشین‌کاری و گونیا شده‌اند. هرگونه دستکاری اضافی، باعث خارج شدن قطعه از استاندارد کارخانه می‌شود.

گارانتی، اصالت و حس امنیت در جاده‌ها
خرید لوازم موتوری برای EF7 یک سرمایه‌گذاری است. گلپاموتور با ارائه کارت گارانتی رسمی شرکت «ایمن قطعه سازان گلپا»، این سرمایه‌گذاری را بیمه کرده است. با خراشیدن لایه امنیتی روی کارت گارانتی و ثبت کد آن توسط مکانیک یا تراشکار در سایت گلپاموتور، بلافاصله از اصالت خرید خود مطمئن شده و گارانتی قطعه نیز فعال می‌شود. ما با اعتبار یک کارخانه عظیم، پشتوانه‌ی امنیت شما در سفرها و جاده‌ها هستیم.

راهنمای نصب صحیح (توصیه‌های طلایی برای طول عمر موتور)
استفاده از ترکمتر الزامی است: پیچ‌های کپه شاتون در موتورهای EF7 و EFP باید دقیقاً طبق دستورالعمل ایران‌خودرو، ابتدا با گشتاور مشخص (Torque) سفت شده و سپس با «زاویه‌سنج» تکمیل شوند. سفت کردنِ چشمی باعث تاب برداشتن شاتون یا بریدن پیچ می‌شود.
یاتاقان استاندارد: حتماً از یاتاقان‌های سایز صفر (STD) و برندهای تایید شده استفاده کنید.
سلامت اویل‌پمپ: شاتون زدن قبلی شما بی‌دلیل نبوده است! حتماً اویل‌پمپ (پمپ روغن) و اویل‌ماژول را بررسی یا تعویض کنید تا قطعات نو از بی‌روغنی آسیب نبینند.

جمع‌بندی: اقتدار مهندسی، آرامش رانندگی

تعمیر اساسی موتور ملی هزینه‌ای کمرشکن دارد. استفاده از قطعات وارداتی با کیفیت نامشخص، ریسکی است که هیچ راننده آگاهی آن را نمی‌پذیرد. با انتخاب شاتون موتور ملی (EF7/EFP) گلپاموتور، شما ستونی از جنس فولاد فورج‌شده و مهندسی‌شده با استانداردهای OEM را در قلب خودروی خود قرار می‌دهید. ما با بهره‌گیری از دانش روز و ماشین‌آلات پیشرفته، اطمینان، قدرت و شتاب را به خودروی شما بازمی‌گردانیم. گلپاموتور؛ قطعه‌ای از جنس اعتماد.

سوالات متداول (FAQ)

خیر، با وجود اینکه هر دو موتور توربو هستند، اما ابعاد، وزن و مهندسی شاتون EFP کاملاً برای نسل جدید بهینه‌سازی شده و با موتورهای EF7 تطابق ندارد.

لرزش موتور دلایل زیادی دارد مثل عدم تایمینگ درست. استفاده از شاتون‌های متفرقه با اختلاف وزنی بالا (عدم توازن دینامیکی) می‌تواند باعث لرزش شود. شاتون‌های گلپاموتور با تلرانس وزنی نزدیک به صفر این مشکل را کاملاً حل می‌کنند.

بله، شاتون‌های ما به صورت کامل و به همراه بوش گژن‌پین ماشین‌کاری شده با بالاترین دقت ابعادی عرضه می‌شوند تا مکانیک نیازی به تراشکاری مجدد نداشته باشد.

علاوه بر کیفیت بی‌نظیر ماشین‌کاری، تمامی محصولات ما کارت گارانتی و کد مربوطه هستند. از مکانیک یا تراشکار خود بخواهید که کد گارانتی را در سایت گلپاموتور ثبت نماید.

بله، شاتون EF7 گلپاموتور با توجه به حرارت و فشار احتراق بالاتر در موتورهای دوگانه‌سوز پایه گازسوز (CNG) از فولادهای آلیاژی مقاوم به تنش‌های حرارتی تولید شده است.

به دلیل دور موتور بالا، زمانی که شاتون می‌شکند، تکه‌های آن با سرعت و نیروی بسیار زیاد به دیواره بلوک برخورد کرده و آن را سوراخ می‌کنند.

پس از تعمیر اساسی موتور، توصیه می‌شود تا ۱۰۰۰ کیلومتر اول از فشارهای ناگهانی به پدال گاز و رانندگی در دورهای بالای ۳۵۰۰ خودداری کنید تا یاتاقان‌ها و قطعات جدید به درستی روان‌کاری و مچ شوند.

گارانتی ما شامل سلامت فیزیکی قطعه پیش از نصب و دقت ابعادی مطابق استاندارد خط تولید است.

خیر، دست شاتون به صورت مجزا عرضه می‌شود. شما باید یاتاقان‌های متحرک سایز استاندارد را از برندهای معتبر بازار به صورت جداگانه تهیه و نصب نمایید.
